Aprovação precoce
O projeto foi aprovado logo no início: a representação da sala e a semântica de alertas fecharam o critério de usabilidade para quem já operava o ambiente.
UX · UI · DS · Product Design
SCANuplam
Interface 2D de monitoramento industrial para uma sala real com sensores: representar exatamente os mesmos dispositivos do ambiente, reduzir a curva de aprendizagem dos engenheiros e viabilizar leitura coletiva em TVs no complexo.
- Papel
- UX, UI, Design System e Product Design
- Empresa / Instituição
- Instituto Metrópole Digital + Laboratório NUPLAM — UFRN
- Período
- 2015
- Setor
- Industrial
- Localização
- Natal, RN
Ferramentas e competências
UXUIDesign SystemProduct DesignWireframeAdobe XDIconografia industrial
Contexto
O problema e o ambiente de produto.
O problema
O fluxo de produção era monitorado presencialmente por engenheiros em turnos, para identificar falhas e danos. O trabalho era constante, com revezamento de horários, e o próprio monitoramento carregava riscos para as pessoas.
Iniciativa tecnológica
A equipe de tecnologia do IMD, com o Laboratório NUPLAM (ambos da UFRN), promoveu sensores eletrônicos que enviavam sinais a uma central, convertidos em dados para um sistema. O ponto fraco era viabilizar a interface: os engenheiros já tinham rotina e curva de aprendizagem específicas no ambiente físico.
Direção da solução
Fui convidado a integrar a equipe. A primeira contribuição foi desenhar um sistema 2D que replicasse a realidade da sala — um espaço que já continha exatamente os dispositivos a monitorar. Se a UI não lembrasse esse ambiente, a curva de aprendizagem aumentaria e a identificação de problemas ganharia fricção. O ambiente se dividia em três estágios, cada um com equipamentos de falha frequente ou rara.
Contribuição
Da sala real à interface operacional.
- Proposta de interface visual 2D que representa a sala e os mesmos dispositivos existentes no ambiente.
- Organização espacial em três estágios, com recursos visuais para funções e funcionamento de cada equipamento.
- Interfaces de monitoramento com dados e gráficos a partir da captura dos sensores.
- Sistema de notificações em três níveis — normal (verde), alteração (amarelo) e falha (vermelho) — com áreas/componentes reativos e recurso de som.
- Concepção para exibição em TVs espalhadas pelo complexo, para acompanhamento coletivo e resposta em casos extremos.
- Fundações de UI (tipografia, cor, grid, estados de login e componentes) documentadas para handoff.
Telas e processo
Evidências visuais do produto.
Recortes selecionados do produto e do processo. Parte do material permanece protegida ou em evolução.

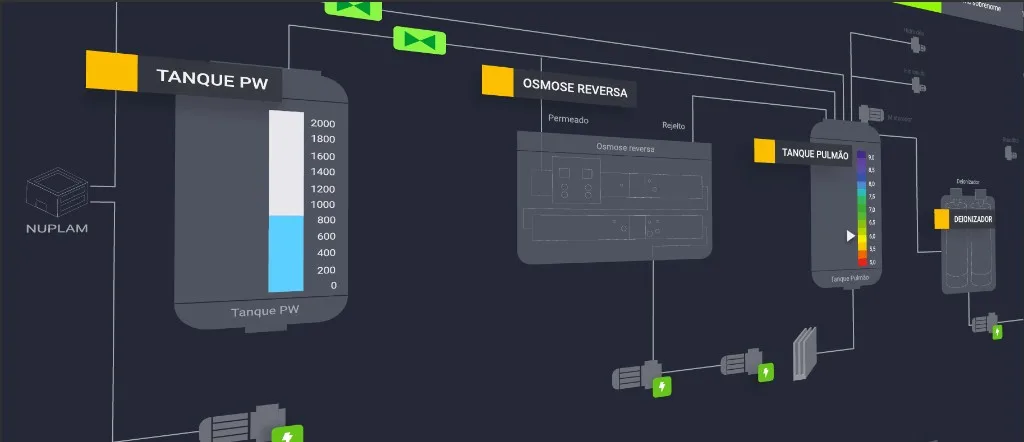

Monitoramento 2D do ambiente
Layout dark que replica a sala e os dispositivos do ambiente.

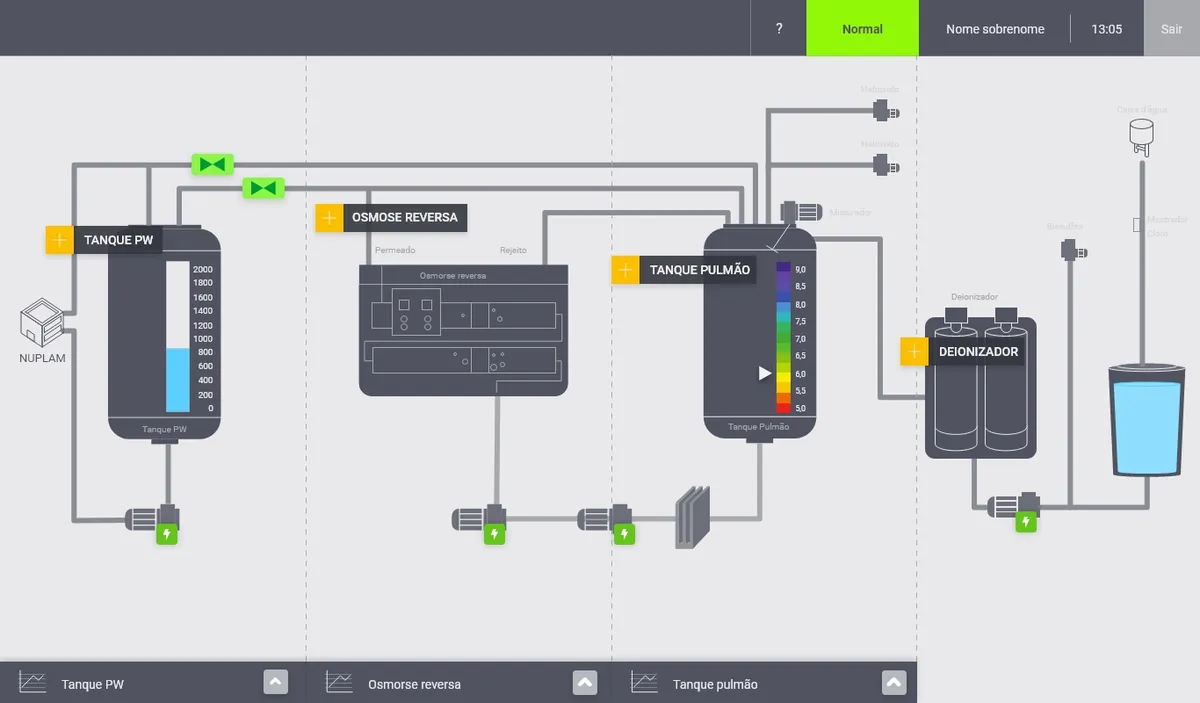

Versão light do sistema
Mesma lógica espacial em tema claro para leitura em TVs do complexo.

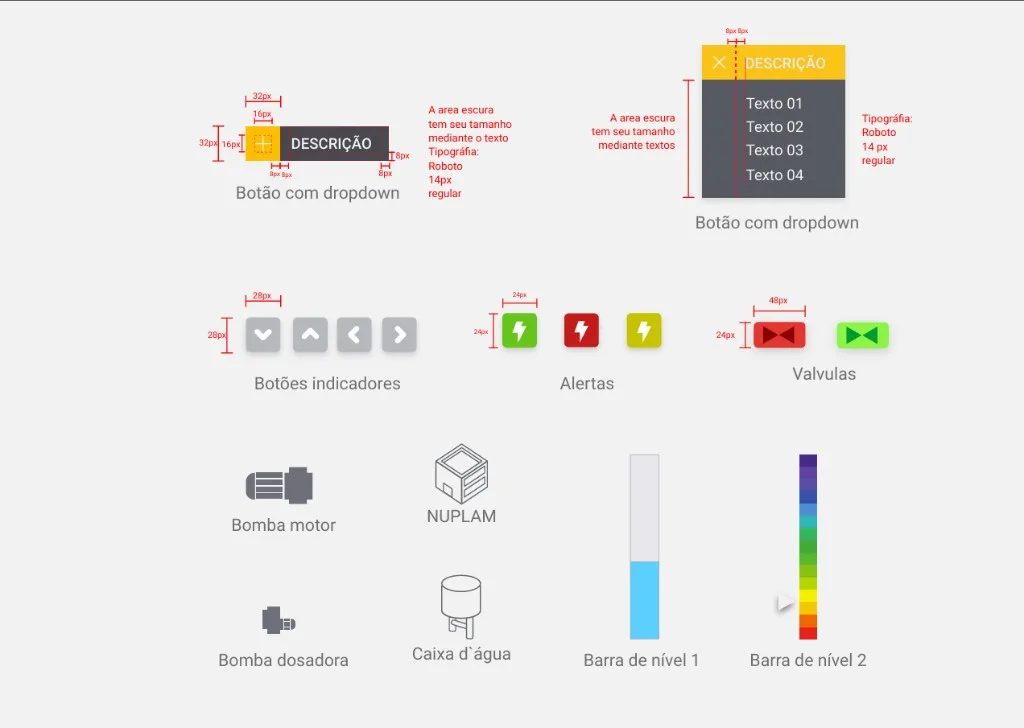

Componentes e iconografia
Botões, alertas (verde/amarelo/vermelho), válvulas, bombas e barras de nível.
Decisões
Decisões que reduziram a curva de aprendizagem.
- 01Replicar a sala em 2D espacial, em vez de um dashboard abstrato desconectado dos dispositivos reais.
- 02Manter a leitura alinhada aos três estágios e aos equipamentos que os engenheiros já conheciam no ambiente.
- 03Codificar falhas em três estados (verde / amarelo / vermelho) com reforço sonoro.
- 04Distribuir a mesma interface em TVs no complexo para monitoramento coletivo, não só em estações individuais.
Resultado da condução
O que a interface entregou apesar do atraso tecnológico.
Implementação com atraso
Limitação tecnológica atrasou a implementação. Retornei ao setor habitual; meses depois, ao ser chamado para outra interface (medicação), o SCANuplam já estava no ar.
Monitoramento distribuído
A interface passou a ser exibida em TVs pelo complexo, permitindo acompanhamento coletivo e resposta mais rápida em estados críticos.
Evidência disponível
De monitoramento presencial com risco e turnos constantes para leitura visual remota do mesmo ambiente. Métricas operacionais detalhadas não estão disponíveis para publicação.
